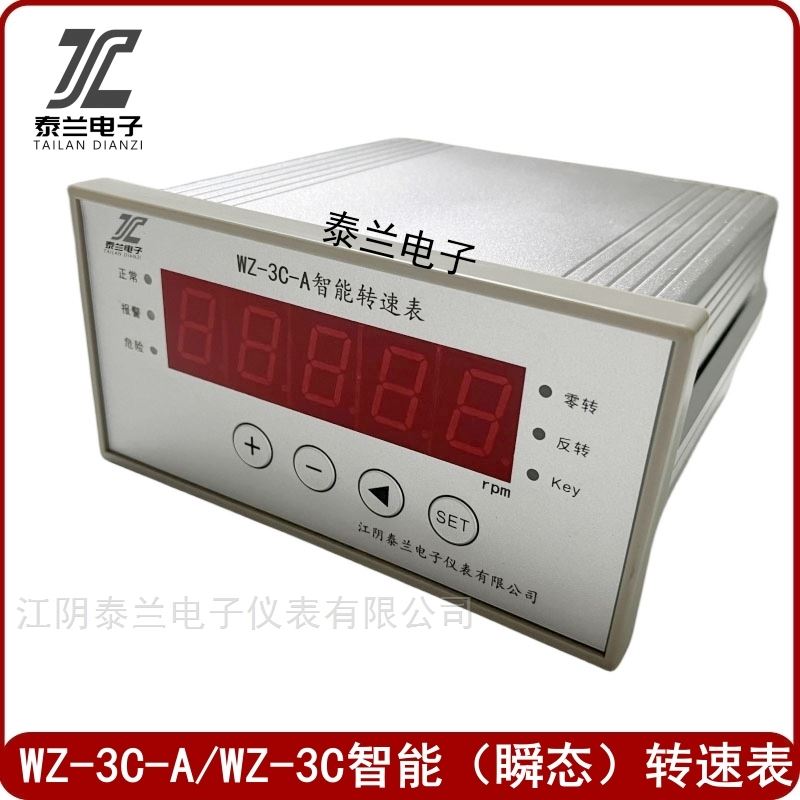

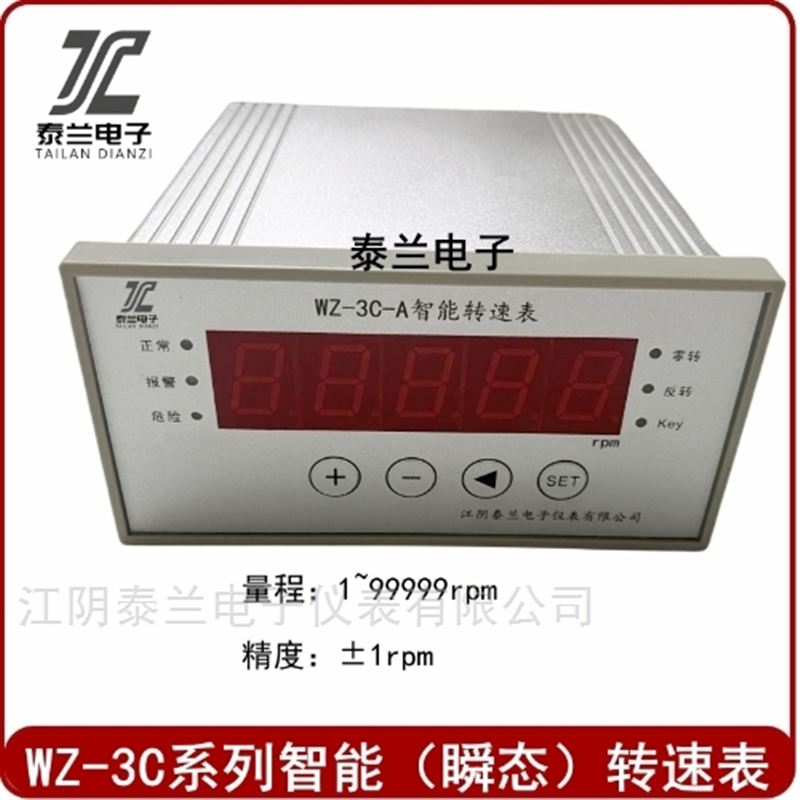

WZ-3C-A智能瞬態轉速表 風機電機測轉速儀是采用ARM為核心的智能轉速監控保護儀表。該監控儀表具有：轉速監測、雙報警設置點、模擬電流輸出等功能。適用于電力、石油、化工等工業部門旋轉機械轉速的監控和保護。

• 傳感器信號輸入

智能轉速表的傳感器輸入方式：磁阻式傳感器、霍爾傳感器或電渦流傳感器

測速盤齒輪齒數：1~120齒，出廠默認60齒.

• 超速保護和轉速報警

智能轉速表設有二個轉速報警界限值。只要被測轉速超過設定的報警值或危險值，前面板上報警指示燈或危險指示燈亮，同時報警繼電器或危險繼電器動作，輸出開關信號。報警響應時間為0.1S。

主要技術指標

• 顯    示：5位0.8英寸LED數字顯示

• 量程范圍：1~99999rpm（大量程內，任意數值，可自行更改）

• 顯示精度：±1rpm

• 報警、危險：滿量程內任意設定

• 報警輸出：常開繼電器輸出

• 觸點容量：5A/250VAC 30VDC/5A

• 電流輸出：4~20mA

• 外形尺寸：160×80×160mm

• 開孔尺寸：152⁺¹×74⁺¹mm

• 霍爾式傳感器安裝




  霍爾式傳感器的安裝：與磁阻式安裝類似，將傳感器的航空插頭擰下，將傳感器插入安裝支架內，保證測速頭與測速齒輪間距為0.5~1mm之間，擰緊緊固螺母，然后將航空持頭對準航空插座插上擰緊即可?；魻杺鞲衅鞯男盘栞斎刖€采用三芯屏蔽電纜，傳感器線（紅接12V，黑接-，白接+）

  注意：在沒有測速盤的光滑旋轉軸上測量轉速時，可以在被測軸面上放置一塊磁鋼，然后把儀表的齒數設為1，如果額定轉速在2000轉以下時，可以把“PorC"設為1提高測量精度。
